O Potencial de Bibliotecas BIM

Sem dúvida, todos e cada um de nós se depararam com o termo “parametrização” pelo menos uma vez ao longo de nossas vidas profissionais. Por esse motivo, é tão importante explicar esse fenômeno e sua relevância para a indústria da construção.

O artigo de hoje é sobre o tema da parametrização baseada no software Revit. Na primeira parte teórica do artigo, explicarei alguns dos conceitos e termos básicos associados a parametrização.

Na segunda parte, será apresentada uma perspectiva mais prática, quer ao nível da criação de bibliotecas, quer ao nível da sua utilização na elaboração do projeto.

1. Objetos paramétricos e sua importância na indústria da construção moderna
  1. Parâmetros de controle – aqueles que afetam a aparência e a geometria do objeto
  2. Parâmetros descritivos – aqueles que descrevem a especificidade de um objeto
  3. Parâmetros de classificação – aqueles que atribuem um objeto a um determinado grupo de produtos, de acordo com a classificação do sistema específico.

Pode-se dizer que a criação de objetos paramétricos é a resposta para os dois principais problemas que a indústria de AEC enfrenta desde o início dos tempos: “Como reduzir atividades repetitivas ao trabalhar com projetos grandes e complexos?” e “Como limitar o número de erros resultantes da falta de coordenação entre os desenhos do projeto?”.

No entanto, é importante lembrar que a quantidade de informações contidas em um objeto (e consequentemente o número de parâmetros que o controlam) deve sempre ser adaptada ao Nível de Detalhe e ao Nível de Informação em determinada etapa do projeto.

2. Classificação de objetos – como funciona no software Revit

Dependendo do software, os objetos usados para criar um modelo BIM serão definidos e classificados de forma diferente. Vamos discutir esse problema, usando o Revit como exemplo. Para entender melhor o sistema de classificação de objetos no Revit, deve-se familiarizar com quatro conceitos básicos:

1. Família – Um conjunto de elementos com o mesmo uso, parâmetros comuns e geometria semelhante. Eles pertencem a categorias específicas que não podem ser removidas do projeto, por exemplo, portas, paredes ou tubos. Pode haver várias famílias dentro de uma categoria, por exemplo, portas de sacada de folha dupla, portas de sacada de folha única ou portas de sacada basculantes e deslizantes. No projeto existem 3 tipos de famílias: famílias de sistema, famílias carregáveis e famílias no local.

2. Tipo – Uma subcategoria de uma família, por exemplo, uma porta de sacada de uma folha pode ter vários tamanhos diferentes: 865×2095 mm, 865×2295 mm…. Ao contrário das categorias, os tipos podem ser adicionados ou removidos de um projeto, com base na preferência do usuário.

3. Instância – um único elemento colocado em um projeto. Cada instância tem suas próprias propriedades, mas também propriedades específicas do tipo, que são compartilhadas com outras instâncias, por exemplo, quando há uma fileira da mesma porta em uma parede mostrada na vista de projeto aberta.

4. Biblioteca – É uma coleção de famílias. O Revit inclui bibliotecas padrão. Os personalizados podem ser baixados do site de um fabricante específico.

3. O processo de criação de famílias

A criação de famílias paramétricas (ou inteligentes) no Revit facilita muito o processo de modelagem. Para que você entenda melhor, uma família de tubos contém vários sub-elementos. Isso significa que com uma família, por exemplo, uma curva longa, podemos criar dezenas de instâncias de objetos que diferem em diâmetro, cor, etc.

É claro que, no Revit, as instalações são criadas desenhando tubulações. As curvas, tês, etc. são inseridos automaticamente, conforme a direção da instalação muda, assim como quais elementos são inseridos é determinado tanto pelo próprio programa, quanto pela lógica implementada dentro da família.

Com templates, o projetista não precisa pensar na disponibilidade dos produtos. Os objetos são modelados de acordo com o que existe no mercado, inclusive mapeado de fabricantes e catálogos reais, proporcionando assim a oportunidade de compilar uma lista de materiais precisa.

Com essas famílias, é possível automatizar a tediosa necessidade de contar os elementos manualmente, como acontecia muitas vezes no passado (infelizmente esta prática ainda está em uso e é fonte de muitos erros) em CAD.

O início do processo de criação da família Revit

Tudo começa com dados, é necessário saber quantos e quais elementos estão incluídos no sistema. Deve-se conhecer suas dimensões e outras informações, por exemplo, dados de catálogo. Com esses dados em mãos, iniciamos a modelagem.

O programa Revit possui um criador interno de objetos (as chamadas famílias). É aqui que são construídas as geometrias de um elemento, são aplicadas as dimensões adequadas e implementada a lógica de operação. Dependendo da finalidade de um determinado objeto, o processo pode ser mais ou menos complicado. Observe que criar uma família realmente boa, juntamente com seus testes, pode levar de algumas horas a alguns dias.

Dificuldades de Modelagem

O mais difícil é fazer com que a família seja fácil, ou seja, que funcione de forma intuitiva para o usuário. Aqui no Estúdio BIM, criamos conteúdo principalmente para projetistas MEP, por isso é importante que o que pode ser feito com uma família seja refletido na realidade. O objetivo é que o conteúdo seja intuitivo para quem não conhece o programa perfeitamente, mas tem pelo menos o conhecimento básico do setor.

Quase cada uma de nossas famílias tem suas próprias características que podem ser modificadas pelos projetistas ao criar suas próprias instalações. Os parâmetros que podem ser modificados pelos usuários no nível do projeto, estão sempre localizados no mesmo local. Pode-se até dizer que se você se familiarizar com um de nossos pacotes, então conhece todos eles.

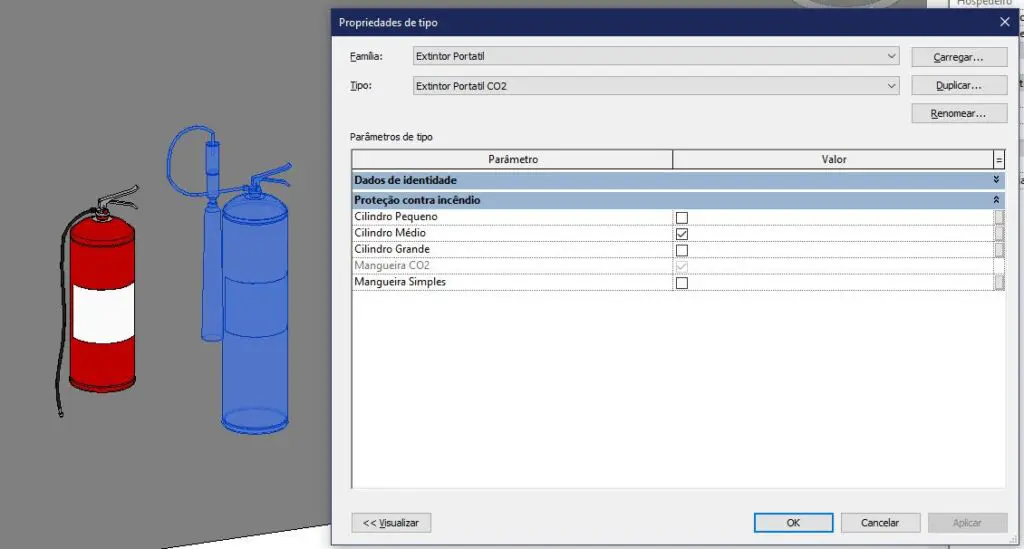

O exemplo abaixo mostra um recurso simples dentro de nossa família de extintores (ainda em desenvolvimento). Nele, o projetista pode alterar o tamanho do cilindro, de acordo com o tipo fornecido pelo extintor, assim como o modelo de mangueira para determinada categoria de extintor, seja água, pó ABC ou CO2.

Viabilidade de Famílias Paramétricas

Qualquer atividade que economize tempo, melhore a qualidade do projeto e aumente a eficiência do processo é benéfica. Bibliotecas executadas corretamente são a fonte de lucro puro. É importante lembrar que existem verdadeiros benefícios financeiros por trás de todos os itens acima.

Vantagens de Templates e Bibliotecas

O próprio processo de criação de famílias é bastante trabalhoso, portanto, usar apresentações prontas e, principalmente, bem feitas do produtor, permite que os usuários economizem tempo, dinheiro, minimizem o estresse e tenham a certeza de que o que trabalham se reflete na realidade.

Vantagens de Bibliotecas BIM de Fabricantes

O BIM está ligado à comunicação constante e à resolução de problemas em tempo real em um modelo virtual, antes mesmo que esses problemas apareçam no canteiro de obras. Os fabricantes costumam ter excelentes ferramentas e especialistas que podem apoiar o investidor em todo o processo. Vamos apenas usar um exemplo da indústria de tubulações hidráulicas.

O simples uso das famílias de fabricantes permite que você crie uma estimativa de custo precisa e solicite exatamente os elementos necessários, nem mais, nem menos. Além disso, criar um projeto baseado nos elementos com dimensões precisas e reais ajuda a evitar centenas de colisões e erros por elementos que não existem na vida real.

Resumo

Neste artigo focamos na parametrização e na criação de bibliotecas BIM. Também buscamos opiniões de especialistas envolvidos no setor. Como você pode ver, criar bibliotecas inteligentes que funcionem de forma intuitiva é um grande desafio e certamente requer não apenas domínio do software, mas também a capacidade de se colocar no lugar de um usuário em potencial.

Uma biblioteca bem feita facilitará o trabalho de todos os participantes do processo de construção, enquanto bibliotecas feitas de forma errada podem aumentar os custos finais do investimento.

Embora as bibliotecas sejam apenas um dos muitos conceitos relacionados à metodologia BIM, vale a pena conhecê-las para garantir que os produtos digitais que usamos reflitam os objetos da construção de maneira realista e nos permitam desfrutar de todos os verdadeiros benefícios do BIM.
