Projeto de SPDA em BIM: Descargas Atmosféricas
Da NBR 5419 ao projeto modelado. Análise de risco, métodos de Franklin, esferas rolantes e malhas, subsistemas externos e internos, e modelagem completa em Revit.
Sobre o curso
Da NBR 5419 ao projeto modelado. Análise de risco, métodos de Franklin, esferas rolantes e malhas, subsistemas externos e internos, e modelagem completa em Revit. Curso completo de SPDA, da análise de risco pela NBR 5419-2 ao projeto modelado em BIM. Você aprende o método da esfera fictícia, dimensionamento de captores e descidas, equalização e aterramento. Inclui dois projetos práticos completos (casa de campo + edifício residencial) modelados no Revit.
Para quem é este curso
Perfis profissionais que mais se beneficiam do conteúdo.
Engenheiros eletricistas que querem somar SPDA ao portfólio
Projetistas de PPCI que recebem SPDA como item exigido pelo cliente
Quem dimensiona SPDA "no achômetro" e quer fazer pela norma
Profissionais que terceirizam SPDA e querem internalizar o serviço
O que você vai aprender
As 6 competências centrais que você sai dominando.
Conteúdo do curso
9 módulos · 71 aulas · 23h33min de aula
01
Fundamentos e NBR 5419
10 aulas
- 1.1Boas Vindas—
- 1.2Conceitos Iniciais—
- 1.3Normativas—
- 1.4NBR 5419—
- 1.5Fontes de Danos—
- 1.6Riscos da Edificação—
- 1.7Componentes de Risco—
- 1.8Perdas Relacionadas—
- 1.9Gerenciamento de Riscos—
- 1.10Necessidades de Proteção—
02
Análise de componentes
6 aulas
- 2.1Análise de Componentes de Risco—
- 2.2Componente de Risco Na Estrutura (S1)—
- 2.3Componente de Risco Próximo a Estrutura (S2)—
- 2.4Risco de Evento na Linha (S3)—
- 2.5Componente de Risco próximo a Linha (S4)—
- 2.6Zonas de Divisão—
03
Cálculos de probabilidade
10 aulas
- 3.1ND e NDJ na Estrutura—
- 3.2NDJ—
- 3.3NM—
- 3.4NL—
- 3.5Probabilidade de Danos—
- 3.6Parâmetro Pm—
- 3.7Parâmetro Pu—
- 3.8Parâmetro Pv—
- 3.9Parâmetro Pw—
- 3.10Parâmetro Pz—
04
Perdas (L1-L4)
5 aulas
- 4.1Quantidade Relativa Média de Perda por Evento—
- 4.2Parâmetro L1—
- 4.3Parâmetro L2—
- 4.4Parâmetro L3—
- 4.5Parâmetro L4—
05
SPDA externo
8 aulas
- 5.1O SPDA Externo—
- 5.2Sistema REBAR—
- 5.3Os Subsistemas do SPDA—
- 5.4O Subsistema de Captação—
- 5.5Método de Franklin—
- 5.6Método das Esferas Rolantes—
- 5.7Método das Malhas—
- 5.8Captores de Descargas Laterais—
06
Descidas e aterramento
10 aulas
- 6.1O Subsistema de Descida—
- 6.2Captores Naturais—
- 6.3Condutores de Descida—
- 6.4Posicionamento do SPDA Externo—
- 6.5Divisão das Correntes de Descarga—
- 6.6Espaçamentos do SPDA—
- 6.7Conexões de Ensaios e Testes—
- 6.8O Subsistema de Aterramento—
- 6.9Materiais do SPDA—
- 6.10Instalação do SPDA—
07
SPDA interno
5 aulas
- 7.1O SPDA Interno—
- 7.2Equipotencialização de Ligações Metálicas—
- 7.3Equipotencialização de Condutores Externos—
- 7.4Equipotencialização dos Sistemas Internos—
- 7.5Equipotencialização de Linhas na Estrutura—
08
Projeto prático no Revit
11 aulas
- 8.1Casa de Campo—

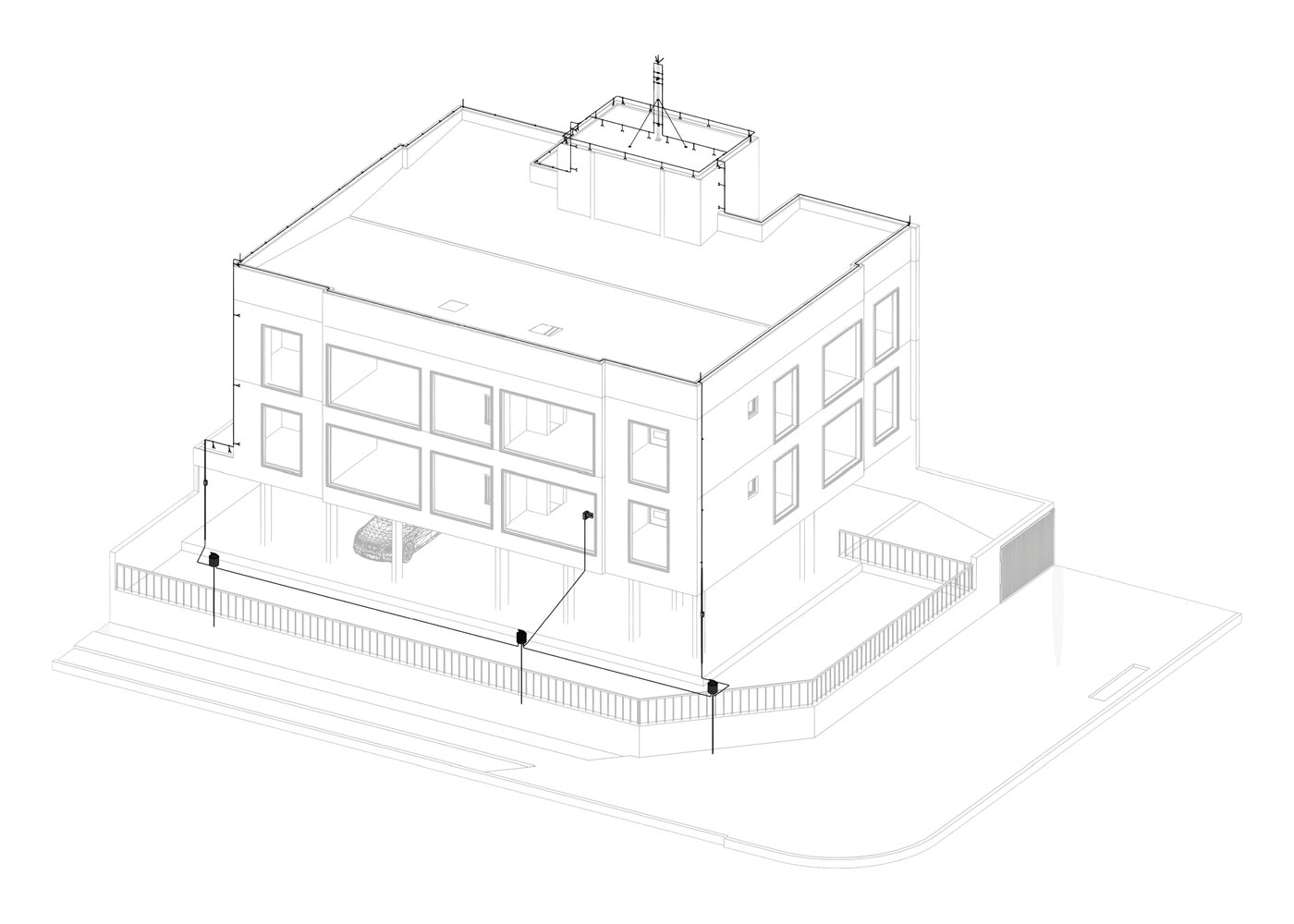

- 8.2Edifício Residencial—
- 8.3Instalação do Template—
- 8.4Vínculo da Arquitetura—
- 8.5Inserção de Para Raio Captor Franklin—
- 8.6Esferas Rolantes—

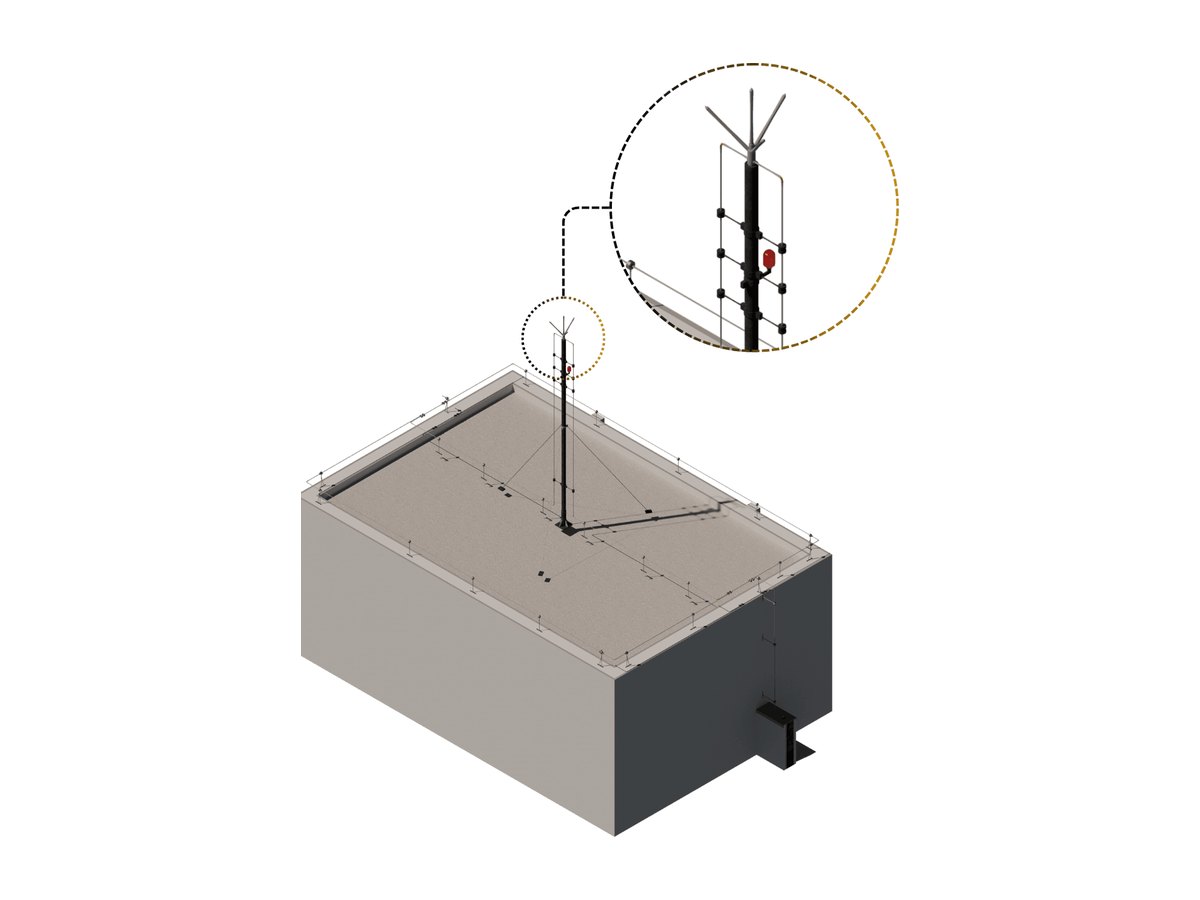

- 8.7Subsistema de Captação—

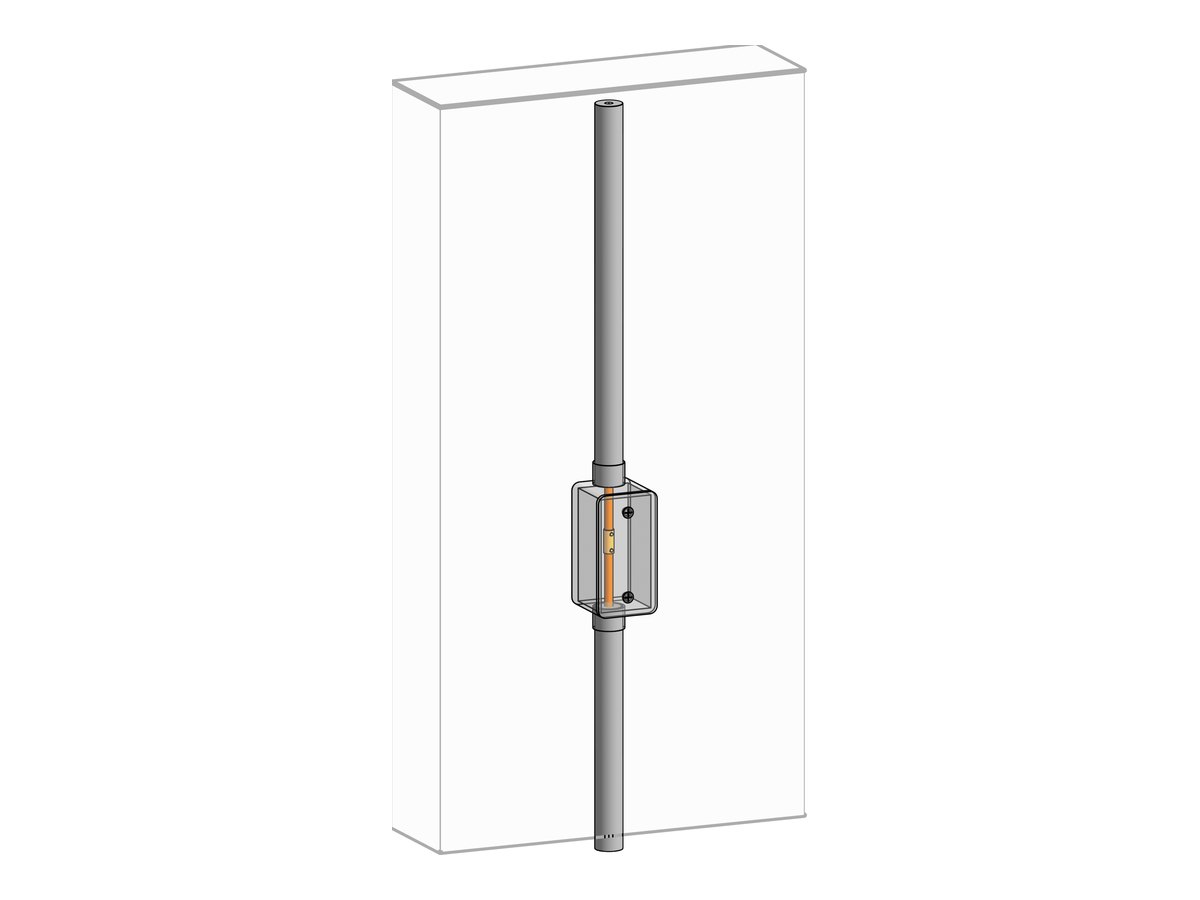

- 8.8Subsistema de Descida—
- 8.9Passagem Alternativa—
- 8.10Interface de Descida ao Solo—
- 8.11Cálculo da Quantidade de Descidas—
09
Aterramento e documentação
6 aulas
- 9.1Subsistema de Aterramento—
- 9.2Barramento de Equipotencialização (BEP)—
- 9.3Hastes de Aterramento—
- 9.4Documentação da Cobertura—
- 9.5Documentação do Térreo e Cortes—

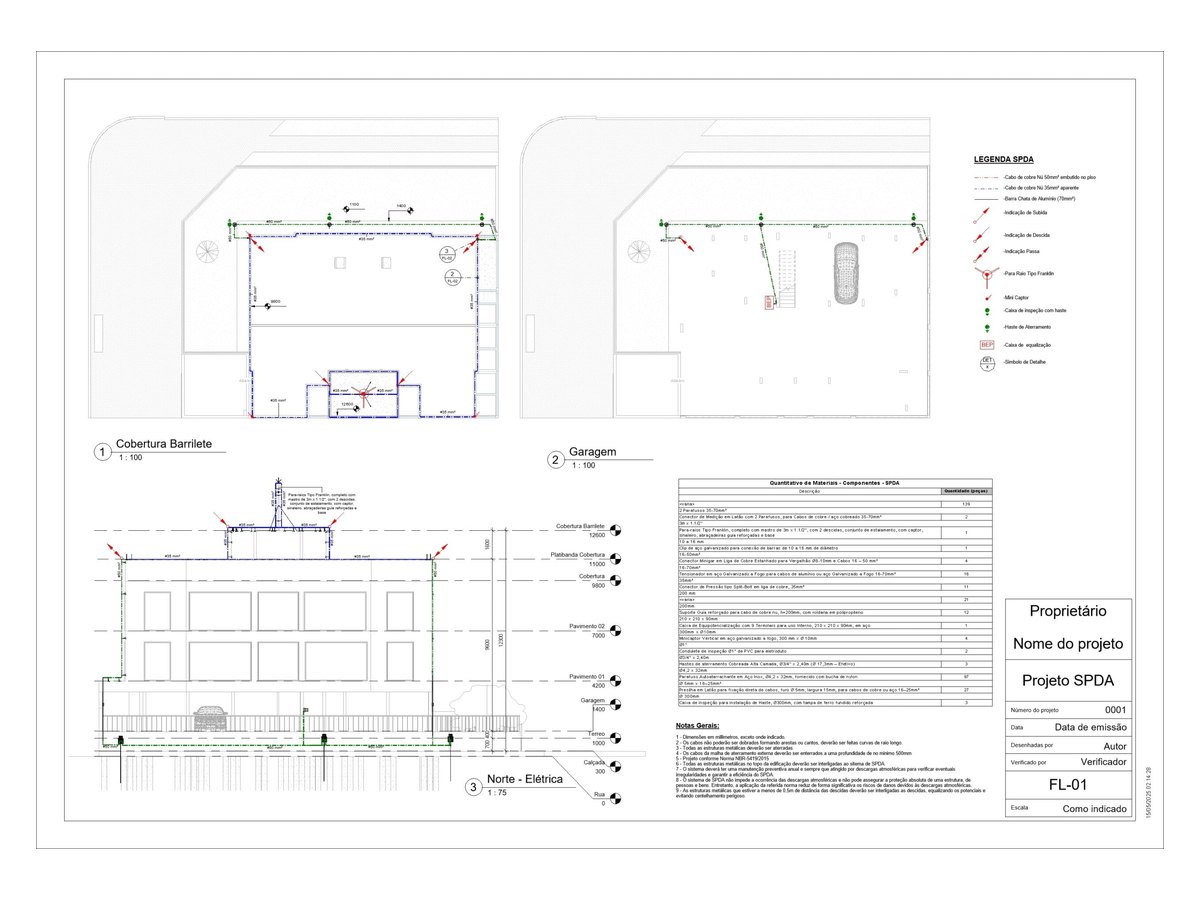

- 9.6Pranchas e Plotagem—
