Quais são os tipos de agentes extintores

Existem extintores de tamanhos, pesos e mais importante, de agentes extintores diferentes. É muito importante que não só os brigadistas, mas que todos os ocupantes do imóvel, saibam diferenciá-los.

• ÁGUA: Age por resfriamento. São utilizados em incêndios Classe A, ou seja, em materiais sólidos como madeira, tecidos, papel, borracha e plástico. Em hipótese alguma deve ser usado em líquidos e gases inflamáveis e em equipamentos elétricos.
• GÁS CARBÔNICO (CO2): O gás age por abafamento, extinguindo o oxigênio do local, impossibilitando assim, que a reação do fogo ocorra. São indicados para incêndios classe B e C. E estes são exatamente os casos em que a água não surte efeito, líquidos e gases inflamáveis e em equipamentos elétricos.
• PÓ QUÍMICO BC: São utilizados para as mesmas classes de incêndio (B e C) que o extintor de CO2. Mas ao invés de agir por abafamento, age por meio de reações químicas do bicarbonato de sódio.
• PÓ QUÍMICO ABC: Este é o agente químico mais completo. Pode ser utilizado em qualquer classe de incêndio. Ele extingue o fogo através do abafamento por fosfato monoamônico.
• ESPUMA MECÂNICA: Combatem as classes de incêndio A e B. São muito utilizados em locais que possuem armazenagem de líquidos e gases inflamáveis. A espuma age por resfriamento e abafamento

CLASSIFICAÇÃO DA EDIFICAÇÃO

O método geralmente utilizado para determinação da carga de incêndio é o probabilístico, listado na TABELA A da IT 14/2019 do CB PM/SP (link aqui). Neste caso, temos uma loja de roupas de 100 m², sendo 60m² de salão e 28m² de estoque, logo, dois ambientes.

Pelo decreto 63.911 da ALESP (São Paulo), os riscos são divididos em:

• Risco Baixo: ≤ 300MJ/m²
• Risco Médio: > 300MJ/m² e ≤ 1200MJ/m²
• Risco Alto: 1200 MJ/m²

Portanto, estamos enquadrados no risco médio, pois 600 MJ/m² está dentro da margem desta classificação.

Logo, deveremos consultar dentro da IT 14/2019 qual a categoria referente ao empreendimento.

Neste exemplo, uma loja de roupas: Comércio varejista, loja de produtos têxteis (item 5.2) – Divisão C-2 – 600MJ/m²

DISTÂNCIA DE CAMINHAMENTO

Com o risco determinado, precisamos verificar na tabela 1 da IT 21/2019 do CB PM/SP a distância de caminhamento na edificação.

• Risco Baixo: 25m
• Risco Médio: 20m
• Risco Alto: 15m

A distância de caminhamento é a distância percorrida pelo ocupante (pessoa) entre o ponto em que ele se encontra e o extintor mais próximo ao mesmo.

Geralmente, desenhamos um raio com a distância determinada pelo nível do risco (baixo, médio ou alto) e posicionamos os extintores de modo que estes preencham toda a área da edificação. Caso haja obstáculos entre o extintor e um ponto, deve-se calcular a distância de caminhamento de modo que seja equivalente a vida real (desenhar o trajeto da pessoa e ver se está dentro da distância de caminhamento).

Em nosso caso, a distância máxima de caminhamento (ou raio de abrangência) será de 20 metros. Essa é a distância máxima que o ocupante poderá percorrer até chegar ao extintor mais próximo.

CAPACIDADE EXTINTORA

Não nos aprofundaremos muito nesta parte, pois este tópico merece um artigo à parte, mas basicamente, nossa edificação possui o risco de incêndio predominante Classe A e secundário de Classe C.

Segundo o item 5.2.1.5 da IT 21/2019, os pavimentos devem ser protegidos por no mínimo, dois extintores, na proporção de 1 unidade para classe A e 1 unidade para classe B e C, sendo permitida a instalação de duas unidades extintoras iguais de pó ABC.

Isto porque o extintor de pó químico ABC pode substituir qualquer tipo de extintor das Classes A, B e C dentro de uma edificação ou área de risco. Se a área construída for inferior a 50 m², é permitido a instalação de um único extintor de pó químico ABC em edificações, mezaninos e pavimentos.

Agora entra a capacidade extintora!

Para cada tipo de extintor, uma unidade A ou BC ou ABC depende da sua capacidade unitária.
Vamos para as classificações:

Extintores portáteis:

• Carga d’água: extintor com capacidade extintora de, no mínimo, 2-A;
• Carga de espuma mecânica: extintor com capacidade extintora de, no mínimo, 2-A : 10-B;
• Carga de Dióxido de Carbono (CO2): extintor com capacidade extintora de, no mínimo, 5-B:C;
• Carga de pó BC: extintor com capacidade extintora de, no mínimo, 20-B:C;
• Carga de pó ABC – extintor com capacidade extintora de, no mínimo, 2-A : 20-B:C;
• Carga de halogenado: extintor com capacidade extintora de, no mínimo, 5-B:C.

ATENÇÃO: Capacidade extintora é diferente da Capacidade Nominal!

A escolha do extintor de incêndio acaba sendo feita pela sua capacidade nominal quando uma pessoa vai comprar. A capacidade nominal é o quanto o extintor de incêndio tem dentro dele. Um exemplo que podemos dar são os modelos existentes no mercado brasileiro de pó químico seco (PQS): 2 kg, 4 kg, 6 kg, 8 kg, 12 kg, 20 kg, 25 kg, 30 kg, 50 kg e 55 kg.

Mas, não se escolhe extintor de incêndio pela sua capacidade nominal, e sim pela sua capacidade extintora. Capacidade extintora faz parte do projeto de fabricação do extintor de incêndio e é definida por ensaio prático normalizado. Quando vemos os números na frente das letras das classes extintora (A, B, C), isto representa quanto o extintor de incêndio apaga, ou seja, sua capacidade extintora para a respectiva classe.

Veja este exemplo de um determinado fabricante de extintores nacionais:

Neste exemplo, para a classe de fogo ABC, o agente extintor é fosfato monoamônico, com capacidade nominal de 12 kg e capacidade extintora de 3A:20B:C.

Esta capacidade extintora significa que apaga 3 quantidades de matérias sólidas que queimam em superfície e em profundidade (3A), 20 quantidades de materiais inflamáveis derivados de petróleo (20B) e 1 quantidade de equipamento elétrico (1C).

Sendo assim, com base na IT Nº 21/2019 do CBM-SP, as capacidades extintoras mínimas de casa tipo de extintor são estabelecidas de acordo com a lista que mostramos logo acima.

Para dimensionar os extintores portáteis, utiliza-se três critérios: capacidade extintora, risco de ocupação da edificação e a distância máxima que qualquer pessoa da edificação pode percorrer do ponto de fixação de um extintor de incêndio a qualquer ponto da área protegida por ele. Essas relações são padronizadas de acordo com a NBR 12693/2013 (tabela 6) e a IT Nº 21/2019 (tabela 1) do CBM-SP.

Chegamos à conclusão de que será necessária a capacidade extintora mínima de 3-A 40-B:C nessa loja.

Ah! A norma permite que sejam utilizados extintores de carga d’água com capacidade extintora maior do que a necessária para o risco, assim como também permite a união (colocar em dupla) 2 extintores 2-A para formar o equivalente a 1 extintor 4-A.

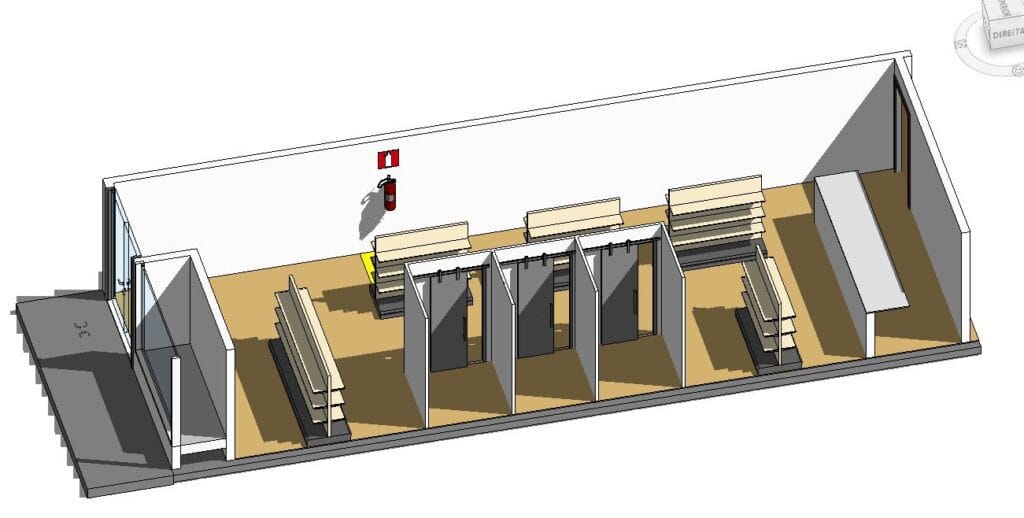

Com base no catálogo da Firex (imagem abaixo), 2 extintores de pó ABC com 12kg serão suficientes para atender esta loja. Logo, teremos uma capacidade extintora total de 12A 80-B:C. Isso porque a distância de caminhamento entre os extintores não pode ultrapassar os 15 metros (risco BC) e 20 metros no risco A.

Podemos optar também por adotar 2 extintores de carga d’água 2-A 10L (em dupla) e 1 de pó BC 12kg, totalizando uma capacidade extintora de 4-A 40-B:C.
